抖淫app破解版最新版安卓版,抖淫安卓,抖淫成年app下载,抖淫短视频

芬兰Kibron专注抖淫安卓测量技术,快速精准测量动静态表面张力

热线:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

当前位置:首页 > 新闻中心

​合成血液表面张力的影响因素

来源:中国纤检 浏览 66 次 发布时间:2023-10-17

合成血液表面张力的影响因素主要有两个:温度和表面活性剂使用量。根据YY 0469—2011《医用外科口罩》合成血液穿透的测试要求,通过改变合成血液的储存温度、表面活性剂的使用量来改变合成血液的表面张力,并通过测试来验证表面张力大小的变化对合成血液穿透试验的影响。


温度对合成血液表面张力的影响


由图1可以看出合成血液表面张力随着温度的升高而减少,从原来的45.149mN/m降至37.540mN/m。因为随着温度升高,分子键引力减弱,表面张力随温度升高而减少。同时,温度升高,液体的饱和蒸气压增大,气相中的分子密度增加,气相分子对液体表面分子的引力增大,导致液体表面张力减少。

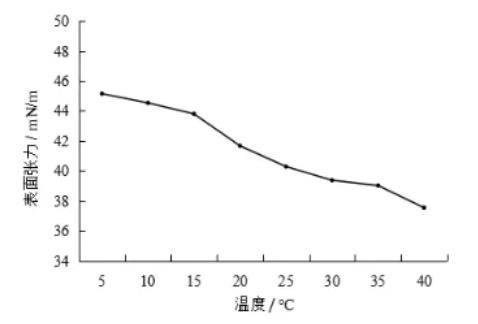

图1不同温度下合成血液的表面张力变化


Tween-20用量对合成血液表面张力的影响


在25℃下配制不同的Tween-20用量进行试验。从图2可看出,随着表面活性剂Tween-20用量的增加,合成血液的表面张力也随之降低。由48.727mN/m降至36.178mN/m。Tween-20是能够吸附在表(界)上,添加量很少时即可大大降低溶液的表面张力。Tween-20通过分子中不同部分分别对两相亲和,使两相均将其看作本相的成分,分子排列在两相之间,使两相的表面相当于转入分子内部,从而降低表面张力。

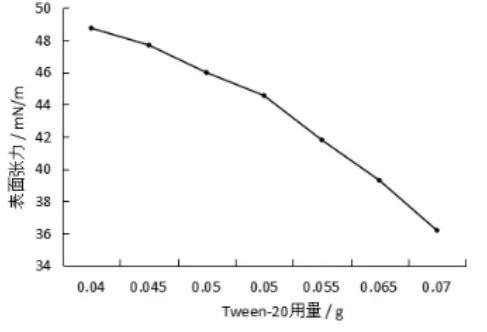

图2不同Tween-20用量下合成血液的表面张力变化


温度和Tween-20用量对合成血液穿透试验的影响

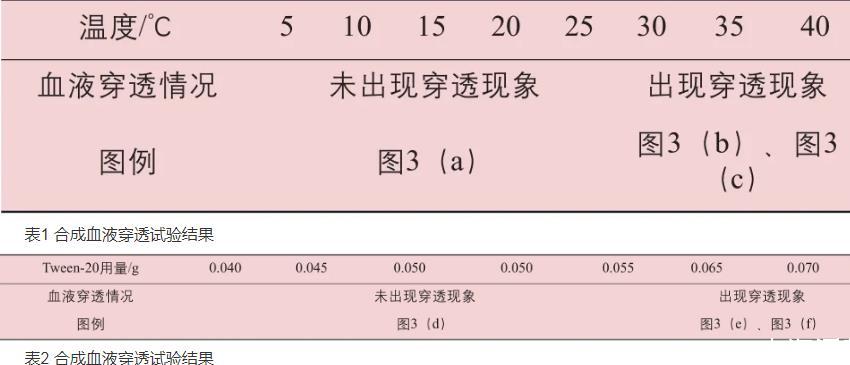

根据表1、表2,结合图1和图2可知,合成血液的穿透性能会随着表面张力的降低而增加,表面张力大于40mN/m时,医用外科口罩内表面没有出现血液穿透现象。当表面张力低于40mN/m时,口罩内表面出现微量血液穿透现象。这是由于合成血液对医用外科口罩材料的穿透能力主要由合成血液在固体表面的展开情况决定的;而表面张力是合成血液模拟真实血液中需要评定的一个重要物理指标,合成血液的表面张力越小,那么它在口罩表面展开的体积就越大,越容易进入固体内部。人体体液(不包括唾液)的表面张力范围在42mN/m至60mN/m之间,因此,为确保试验的准确性,应使用表面张力在(42±2)mN/m范围内的合成血液。

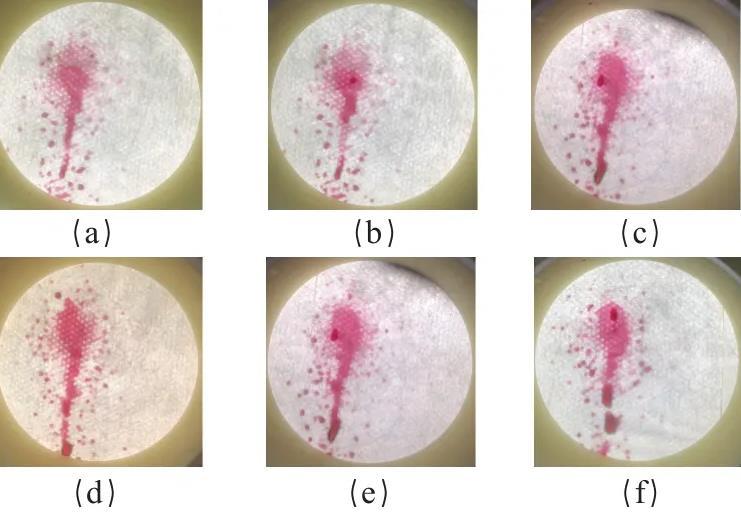

图3口罩内表面的合成血液穿透试验情况


网站地图秋葵视频官网下载地址 向日葵下载app官方iOS 樱花视频网站免费 芭乐视频色版APP下载 草莓软件下载 草莓视频污在线 丝瓜导航 草莓视频在线免费观看 草莓视频污污在线观看 辣椒视频
